01 項 目 概 述
在常溫，0.02MPa情況下，將物料粘度小于1000cp的DMAC和碳素分散混合均勻。
02 物 料 及 工 況 描 述
將納米級粉體碳素和DMAC分散混合均勻。
物料體系組成
1、液體：DMAC
2、粉體：碳素（納米級粉體）
工作溫度
常溫
工作環境溫度
室溫
工作壓力
0.02MPa
處理量
130L
生產方式
成套
衛生要求
CIP
03 需 解 決 的 問 題
在常溫，0.02MPa情況下，將物料粘度小于1000cp的DMAC和碳素分散混合均勻。
04 解 決 方 案
技術參數
設備一
設備選型：PD50-XG
電機功率：4kW
電源：380V 50HZ
電機類型：變頻防爆電機
防爆等級：dⅡBT4
絕緣等級：F
防護等級：IP54
工作頭形式：吸粉專用
額定轉速：2900rpm
密封形式：機械密封
冷卻方式：冷卻液平衡罐（平衡罐內通DMAC）
吸粉速度：0.5~3kg/min（隨液體粘度增大，吸粉速度會有所下降）
流量范圍：0-2t/h（H?O）
接觸物料材質：SS304不銹鋼
接觸物料表面處理：電解拋光Ra≤0.8μm
配吸粉管一根，吸粉管材質：SS304不銹鋼
其他材質：SS304不銹鋼
安裝形式：固定地腳螺栓安裝

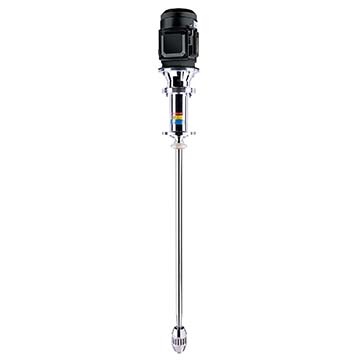

設備二
設備選型：Eumix-0.55 攪拌器
電源：380V 50Hz
電機功率：0.55kW 2P
電機類型：變頻防爆電機
防爆等級：dⅡBT4
絕緣等級：F
防護等級：IP54
轉速范圍：30-120 rpm
接觸物料材質：SS304 電解拋光Ra≤0.8μm
其他非接液部位材質：碳鋼噴塑
工作頭形式：葉片式攪拌
密封形式：機械密封
冷卻方式：冷卻液平衡罐（平衡罐內通DMAC）
安裝方式：法蘭安裝（偏心設計）
設備重量：~50kg
設備三
130L反應釜
工作溫度：常溫
工作壓力：0.02MPa
工作容積：50-130L
全容積：~153L
反應釜形式：上下橢圓封頭、支腿支撐
反應釜接液材質：SS304 電解Ra≤0.8μm
非接液材質：碳鋼
反應釜表面亞光拉絲處理
反應釜開口形式：
氮氣出口（DN25）、防爆射燈口、放空口、備用口（DN20）、充氮氣口（DN20）、視鏡口（DN80）、循環口（DN40）、液體進口（DN25，側面）、壓力表口、底部預留液位傳感器口（DN20）、含取樣閥、出料口（DN50）
備注：本方案不含變頻器、電控系統、管路設施及電源線
設備屬于化工級非標制作
設備交貨期：約10周
05 使 用 效 果 描 述
PD50-XG可以將碳素吸進設備中，如果需要提高效率，可以加大功率。
